Фрегаты заменят крейсеры
Триггером для написания этого обзора стала фраза из статьи, посвященной вопросам соотношения объемов и нагрузок кораблей.
Современным кораблям нужны большие объемы для размещения вооружения и аппаратуры. И объемы эти по сравнению с бронированными кораблями ВОВ выросли в разы.
И, несмотря на качественное совершенствования ракетной техники от примитивных образцов 50-х до самых современных, объемы, отводимые под ракетное оружие, не уменьшаются.
Алексей Поляков.
Начнем с того, что, вопреки заголовку “XXI век” уважаемый автор отчего-то постеснялся рассмотреть современные корабли.
Вместо фрегата “Адм. Горшков” и эсминца Тип-45 под видом “современных кораблей” были рассмотрены крейсеры прошлых эпох: “Грозный”, “Беркут”, “Слава”. При всём уважении к героям прошлого, они имеют столько же общего с “Горшковым”, сколько испанский галеон XVII века похож на ЭБР Русско-японской войны.
Как получилось, что между кораблями 60-80х гг. и современными фрегатами оказалась технологическая пропасть глубиною в вечность? Какие из технологий шагнули так далеко, что оказалась за горизонтом событий?
Наглядный пример — появление компактных подпалубных УВП, изменивших всю парадигму хранения и запуска ракетного боезапаса.

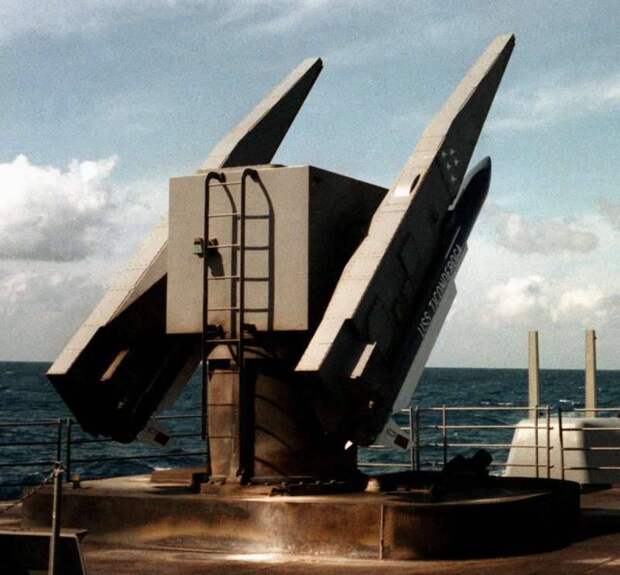

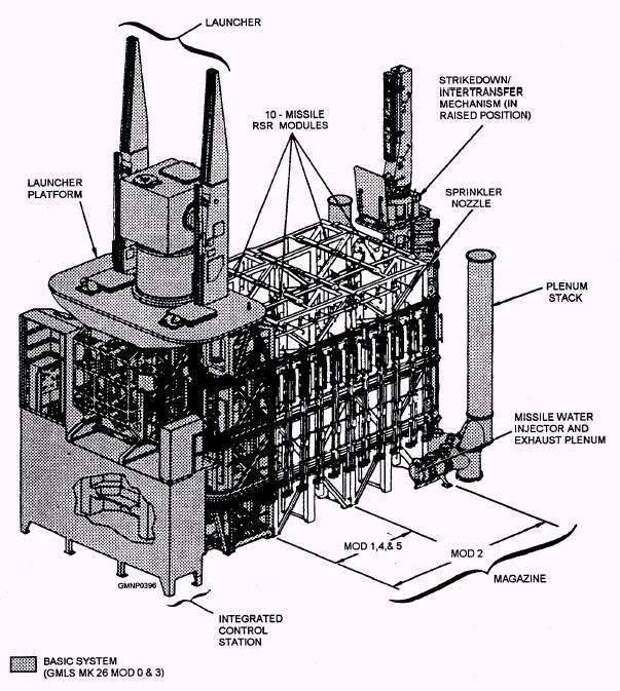

Отказ от балочной Mk.26 GMLS в пользу небезызвестной Mk.41 привел к резким изменениям в конструкции корабля.


Просто гигантские объемы. Больше, чем артиллерийские погреба и барбеты башен артиллерийских кораблей прошлого
Обладая одинаковым боекомплектом (64 ракеты), установка Mk. 41 оказалась ВДВОЕ легче своей предшественницы (117 против 265 тонн, “сухой вес” без ракет). Потребление энергии снизилось в 2,5 раза (200 вместо 495 кВт в пиковом режиме, из-за отсутствия необходимости перемещать ракеты и вращать “тумбу” пусковой установки). Вдвое сократилось число моряков для обслуживания и управления установкой (10 вместо 20).
Габаритные размеры 64-ячеечной УВП составляют 8,7 х 6,3 х 7,7 м. Для сравнения — длина балочной MK.26 Mod.2 превышала 12 метров. Глубина и ширина ракетного погреба примерно соответствовали УВП.
Да, совсем забыл. Указанный вариант УВП рассчитан на более длинные (+ 1 метр) и тяжелые (в 2 раза) ракеты нового поколения — космические перехватчики и “Томагавки”. У Марк-41 есть экспортные модификации под обычные ЗУР — такие УВП еще легче и компактнее.
Вот и считайте, насколько уместно приравнивать крейсера 60-80х гг. к современным эсминцам и фрегатам.
Прогресс в области ракетных вооружений еще не все. Сейчас на примерах реальных кораблей, вы убедитесь в том, какой грандиозный путь прошли РЛС, средства обнаружения и системы управления огнем.

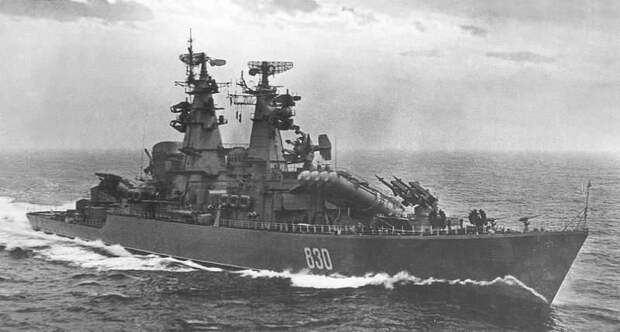

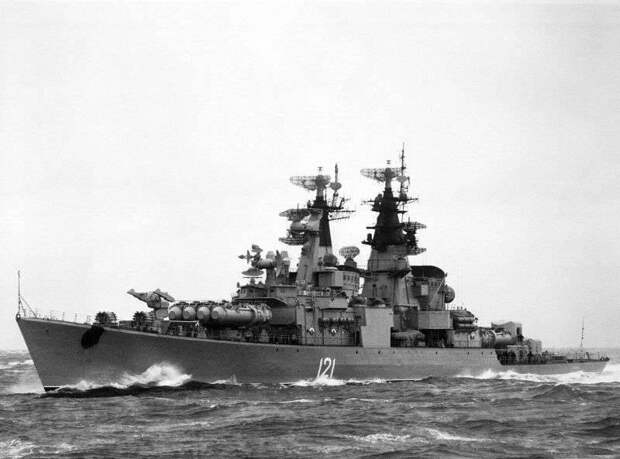

Первый выбор был сделан автором предыдущей статьи — ракетный крейсер проекта 58 (“Грозный”). 1962 год. Длина 142 метра. Полное водоизмещение — 5500 тонн.

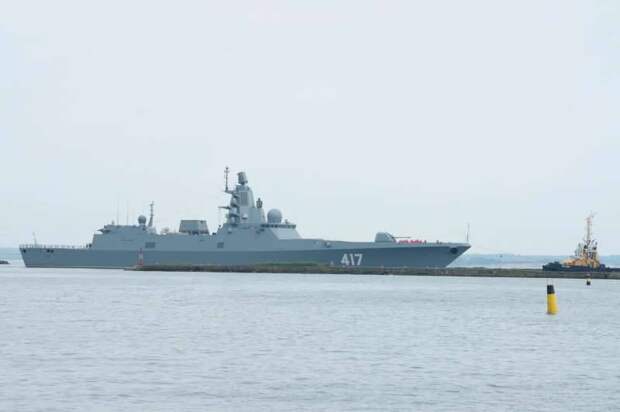

Его оппонентом станет отечественный фрегат пр. 22350 “Адмирал Горшков” (на испытаниях с 2015 г.)
Длина 135 метров. Полное водоизмещение 4500 тонн. Экипаж — 210 человек (на 100 чел. меньше, чем экипаж крейсера “Грозный”). Боевые возможности — несоизмеримы.
Корабли в наше время выглядят по-другому.
Первое, и самое очевидное, — отсутствие на палубах оружия. Хранение и запуск ракетного боезапаса производится из шахт УВП, надежно спрятанных в глубине корпуса корабля. При этом, боезапас фрегата по количеству и ТТХ ракет превосходит все, что имелось на крейсерах предыдущих эпох.
На борту “Горшкова” установлено два модуля УКСК, итого — 16 шахт под размещение ударного вооружения (сверхзвуковые ПКР “Оникс”, КР семейства “Калибр”). Для сравнения, на крейсере пр. 58 имелись две счетверенные ПУ и 16 противокорабельных ракет П-35. Которым не нашлось места внутри корпуса и пришлось стоять на открытой палубе. Если не принимать во внимание ТТХ ракет, то по количеству ударного вооружения крейсер и фрегат имеют паритет.
Зенитное вооружение фрегата представлено ЗРК “Полимент-Редут”, чей боекомплект размещен в 32 ячейках УВП. Стартовая масса ракеты 9М96Е2 составляет 420 кг. Максимальная дальность стрельбы — 120...150 км.
На борту крейсера “Грозный” также имелся ЗРК “Волна” с боекомплектом 16 ракет (два подпалубных “барабана” ЗИФ-101 и подвижная балочная ПУ). Масса зенитной ракеты — 923 кг., максимальная дальность стрельбы 15-18 км.

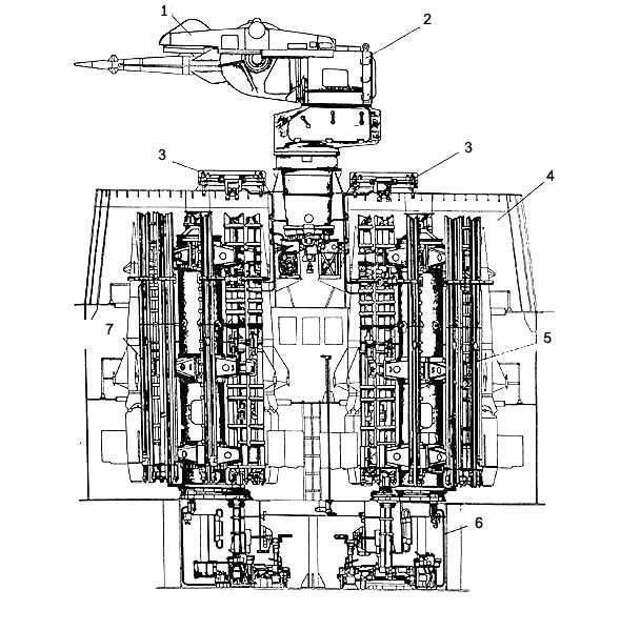

Пусковая установка ЗИФ-101. Для правильного восприятия габаритов стоит учесть, что длина каждой ракеты составляла 6 метров!
В очередной раз, если не принимать во внимание скорострельность комплексов и ТТХ ракет, современный фрегат несет аналогичный по массе и вдвое больший по количеству ракетный боезапас. Если закрывать глаза на разницу в боевых возможностях, то составу остального вооружения также наблюдается паритет.
Вооружение старого крейсера включало две спаренные артиллерийские установки АК-726, две батареи зенитных пушек АК-630, РБУ и торпедные аппараты.
Современный фрегат вооружен одной 130 мм пушкой А-192, двумя комплексами ближней самообороны “Палаш” и двумя счетверенными ТА противолодочных торпед “Пакет-НК”.
Единственное серьезное различие — вся кормовая часть надстройки фрегата занята ангаром корабельного вертолета. В отличие от современных кораблей, постоянное базирование ЛА на крейсере пр. 58 не предусматривалось (имелась лишь вертолетная площадка).
Итого данного подсчета становится простой и очевидный факт: меньший на 1000 тонн современный фрегат несет больше оружия, чем крейсера 1960-х гг. Что полностью противоречит утверждению:
…несмотря на качественное совершенствования ракетной техники от примитивных образцов 50-х до самых современных, объемы, отводимые под ракетное оружие, не уменьшаются.

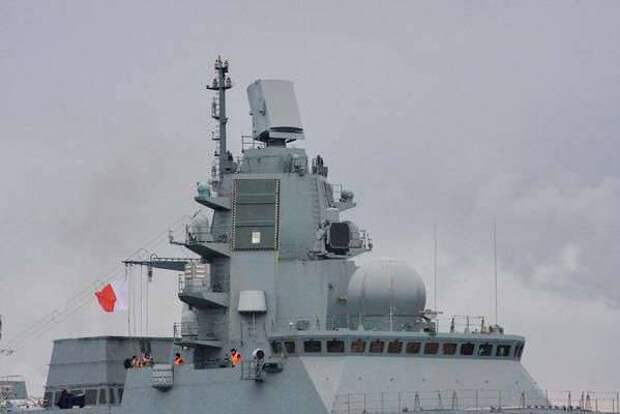

Вторым заметным отличием является отсутствие громоздких мачт с десятком параболических антенн. Весь радиолокационный комплекс современного корабля поместился внутри “пирамиды” в носовой части надстройки. Главным секретом “Горшкова” стал многоцелевой радар 5П-20К “Полимент” из четырех неподвижных “зеркал”, размещенных на боковых гранях пирамиды.

Возможности “Полимента” похожи на боевую фантастику. Исключительно высокое разрешение. Возможность изменения ширины луча. Мгновенное (в пределах миллисекунд) сканирование выбранного участка неба. Универсальность и многозадачность. Одновременный обстрел до 16 воздушных целей.
На вершине пирамидальной фок-мачты фрегата размещен еще один антенный пост. Это радар общего обнаружения (5П27 “Фуркэ-4” либо “Фрегат-МАЭ-4К”). Лаконичность средств обнаружения и управления зенитным огнем — визитная карточка фрегата “Адмирал Горшков”. Пропуск в привилегированный клуб кораблей XXI века.
Никаких громоздких параболических антенн и радаров подсветки (чем грешили все корабельные ЗРК прошлого поколения). Две универсальные РЛС берут на себя весь спектр задач по обнаружению и сопровождению воздушных целей и управлению выпущенными ракетами, обеспечивая работу корабельных зенитных средств.

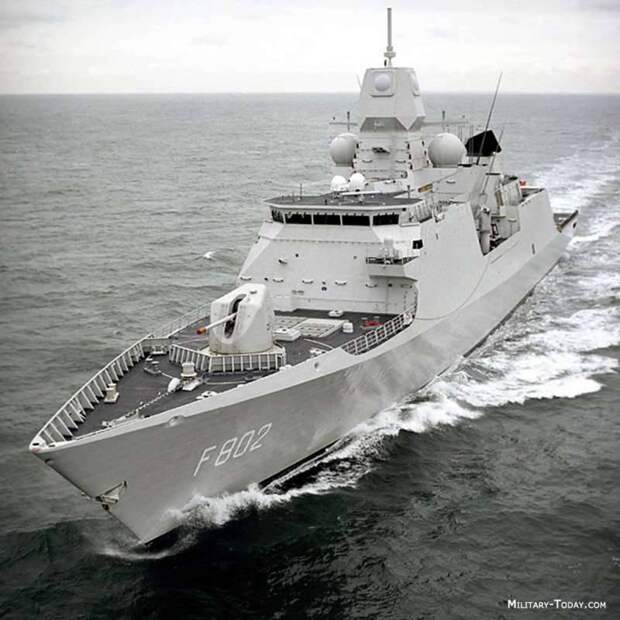

“Адмирал Горшков” еще далеко не предел. На горизонте другой корабль. Строгие нордичесике черты в окраске “серый грозовой”. Встречайте: голландский фрегат ПВО “Де Зевен Провинсиен” (2002 год). Радиолокационный комплекс “Семи провинций” состоит из двух систем: многофункционального радара APAR с четырьмя активными ФАР и дециметрового радара дальнего обнаружения SMART-L, способного различать цели на космических орбитах.
Грозный фрегат с еще более изощрённой конструкцией.
Макс. дальность обнаружения 2000 км, 40 ракетных шахт, вертолет и другое универсальное вооружение. С 2017 года фрегаты этого типа будут включены в американскую систему ПРО в Европе.

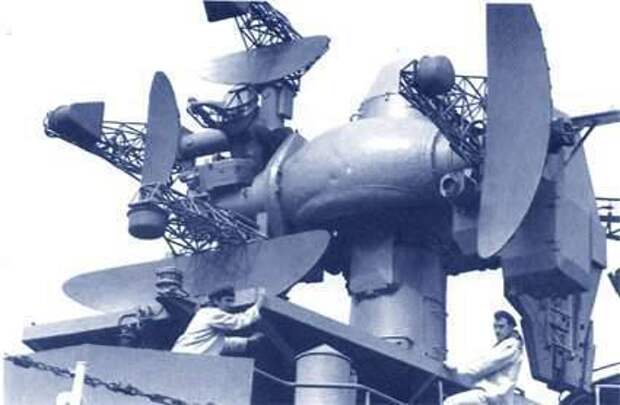

На картинке — антенный пост “Ятаган” системы управления огнем ЗРК “Волна”. Пять параболических антенн для определения точного положения цели и передачи радиокоманд выпущенным ракетам. Для первичного обнаружения использовались еще две РЛС “Ангара”, размещенные на вершинах обеих мачт.
А вы говорите, ничего с тех пор не изменилось.
В принципе, все эти проблемы были свойственны для всех кораблей того времени. Даже самые современные из отечественных крейсеров (пр. 1164 и 1144 "Орлан") грешили большим количеством громоздкого и неэффективного оборудования, их ракетам требовались специализированные станции наведения и подсветки цели. К слову, американский "Иджис" (система 1979 года) страдает аналогичным недостатком.
Так же наивно звучат жалобы на объемы, необходимые для размещения современной электроники и какие-то специальные меры по охлаждению и кондиционированию помещений. Весь этот детский лепет опровергается единственным фактом: все средства обнаружения и оборудование командных пунктов С-300 поместились на мобильных шасси! И это — начало 1980-х гг., когда о ноутбуках и “айфонах” не могли мечтать даже самые отчаянные фантасты.

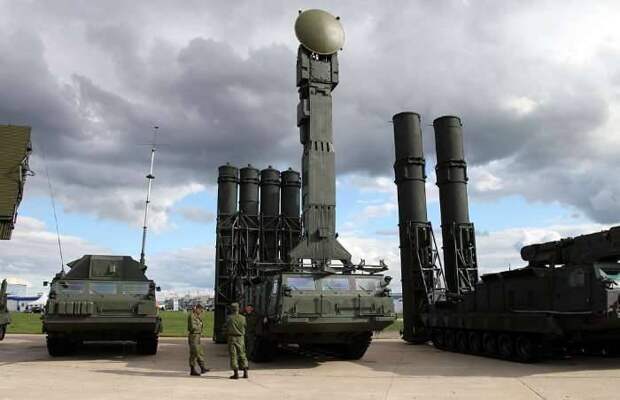

Ледяная тундра, жара авиабазы Хмеймим, дождь-снег, мобильный ЗРК должен уметь работать в любых условиях! Неужели аналогичный комплекс на борту современного корабля нуждается в каких-то громадных “машинных залах” с невероятными мерами по контролю качества воздуха?
Что за бред? В каком веке живут те, кто утверждает подобное?
На современном корабле изменилось всё. Компоновка, оружие, состав средств обнаружения и СУО, силовая установка (высокоэффективные дизели и турбины вместо котлов), автоматизация, сокращенный по численности экипаж.
Именно поэтому появилась возможность строить компактные боевые корабли с мощнейшим ударным и оборонительным вооружением в корпусе с водоизмещением 4500-6000 тонн.
Кратко о сравнении флотов
Какой-либо повод для научного анализа здесь отсутствует. ВМФ России и ВМС США существуют раздельно друг от друга, в разных временных эпохах. Так же, как флоты Первой и Второй мировой войны.
Статистические методы не работают. При многократном количественном разрыве считать средний возраст корабельного состава не имеет смысла. Так же, как и определять %-ое соотношение новых и старых кораблей. В реальности эти % будут выражаться различным числом кораблей для каждого из флотов. Слишком различным, чтобы относиться к такому расчету всерьез.
Феномен “средней температуры”
Достаточно исключить из расчетов “устаревшую технику” (корабли, построенные до 2001 г.), как выяснится неожиданное. За первые 15 лет наступившего века американские верфи передали флоту 36 эсминцев (включая экспериментальный “Замволт” и бёркообразный “Финн”, еще официально не принятые в состав ВМС, но уже спущенные на воду и вышедшие на испытания).
PCU (pre-comission unit, объект на стадии достройки) Джон Финн. Пройдет еще пара месяцев, и код PCU сменится на USS (Корабль Соединенных Штатов).
Не менее серьезные результаты показала верфь “Дженерал Дайнэмикс Илектрик Боут”. В указанный период времени были введены в строй 12 многоцелевых атомных подлодок класса “Вирджиния” и одна АПЛ для специальных операций “Картер” (класса “Сивулф”).
Из крупных игроков — два атомных авианосца, “Рейган” и “Джордж Буш”. Еще один (“Форд”), признанный крупнейшим боевым кораблем в истории, был спущен на воду в 2013 г., этой осенью он пополнит боевой состав ВМС.
Из других авианесущих кораблей были построены:
— вертолетоносец с неожиданным названием “Америка” (авиакрыло из 30 вертолетов, “Харриеров” и F-35);
— два универсальных десантных корабля класса “Уосп” (“Иводзима” и “Макин Айлэнд”, каждый вдвое крупнее Мистраля);
— экспедиционная плавбаза-вертолетоносец “Пуллер” (78 тыс. тонн).

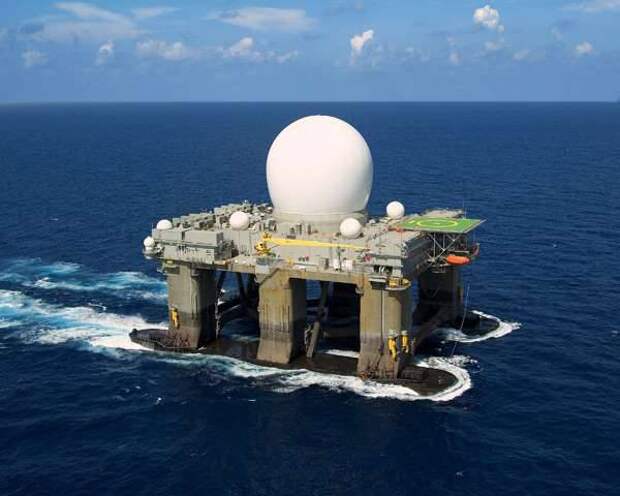

Из экзотики — морская радарная база системы ПРО, получившая обозначение SBX.

Следующий пункт — шесть быстроходных боевых кораблей прибрежной зоны (LCS), дублирующих задачи сторожевиков, тральщиков и охотников за субмаринами.
Из других крупных единиц: 11 десантных кораблей типа “Сан Антонио” и два морских терминала для загоризонтной высадки бронетехники: “Гленн” и “Монфорд Поинт”.
В сумме — “бригада” из семидесяти кораблей океанской зоны средним возрастом меньше десяти лет. Вот вам и вся статистика.
Без учета “устаревших” кораблей, построенных в период 1980-90х гг., самым старым действующим кораблем остается “Нимиц” (1975 г). Впрочем, возраст не так страшен для авианосущих кораблей. Их основное оружие непрерывно эволюционирует. За прошедшие 40 лет на палубе “Нимица” сменилось три поколения морской авиации (“Фантом” — F-14 — “суперхорнет”).
И снова о русской угрозе
В реальности все несколько иначе, чем на красивом трейлере российского флота. Успехи отечественных кораблестроителей, ожидаемо, оказались намного скромнее.
За прошедшие 15 лет российский флот получил многоцелевую атомную подлодку “Гепард” (пр. 971), многоцелевой атомоход “Северодвинск” (пр. 885) и три подводных ракетоносца стратегического назначения типа “Борей”.
Четыре дизель-электрические лодки пр. 636.3 (модернизированные “Варшавянки”). Тридцать лет назад такие “черные дыры” представляли смертельную угрозу, однако, в начале XXI века, баланс сил несколько изменился. Лодкам не хватает анаэробной СУ, без которой им не выжить в условиях современой ПЛО (вынуждены всплывать раз в 3-4 дня вместо двух-трех недель у зарубежных аналогов).

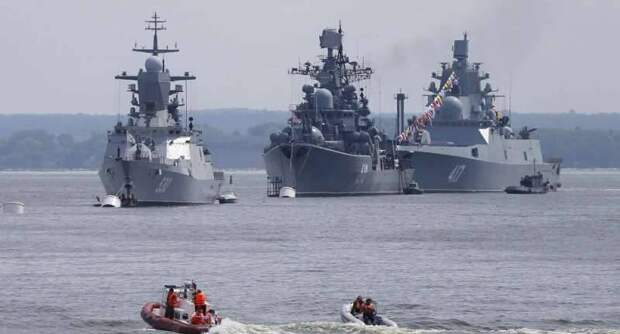

Из надводных единиц — пять фрегатов (“Горшков”, “Касатонов”, “Григорович”, “Эссен”, “Макаров”). Четверо их них еще официально не приняты в строй, но мы можем уверенно говорить о них, как о построенных кораблях. Основной фронт работ остался позади; три фрегата уже вышли на этап швартовых испытаний и ГСИ.
Корвет, эсминец и фрегат
При желании, можно занести в этот список еще семь корветов пр. 20380 и 11611. Говорить о более мелких единицах — МАК и МРК не имеет смысла.
Что такое корвет или малый ракетный корабль?
В ночь на 7 октября 2015 года группировка кораблей Каспийской флотилии в составе ракетного корабля Дагестан и трёх малых ракетных кораблей проекта 21631 произвели групповой пуск 26-ти ракет 3М14 "Калибр-НК" по объектам Исламского государства в Сирии.
Залп малых кораблей Каспийской флотилии равен половине залпа эсминца “Берк” (96 пусковых шахт). Дальнейшие комментарии излишни.
В отличие от кораблей меньших классов, эсминец еще способен поражать боеголовки баллистических ракет и сбивать спутники на низких околоземных орбитах. Не считая крупных гидроакустических станций, вертолетов и пр. оборудования военного назначения на его борту.
В этом смысле боевая ценность “малюток” сильно преувеличена. Неужели кто-то всерьез решил приравнять МРК к эсминцам? Что ж, статистика все стерпит.
О техническом факторе вспоминать не любят вообще. Суровая истина состоит в том, что в составе ВМФ РФ, как и других флотов мира, в принципе, отсутствует техника, имеющаяся в распоряжении американских моряков.
Морская база ПРО, подводные ракетодомы, несущие в своих хребтах по 150 “Томагавков”, ракетно-артиллерийский эсминец и шестимегаваттный радар “Иджис”...
В своё время, пытаясь удержаться на пике прогресса, СССР генерировал множество свежих и уникальных контр-решений (сверхтяжелые ПКР, титановые подлодки, космическая система разведки “Легенда”).
Современный ВМФ вынужден довольствоваться лишь теми из доступных технологий, реализация которых не требует больших затрат. В результате получается то, чего и следовало ожидать.
Флот — это не только корабли. Это в немалой степени морская авиация.
Потенциал морской авиации ВМФ России, несомненно, возрос с началом поставок палубных истребителей МиГ-29К (4 единицы) и истребителей берегового базирования Су-30СМ (8 единиц для авиации Черноморского флота).
На другой чаше весов — пять сотен F/E-18E и 18F “Супер Хорнет”, поставленных на палубы американских авианосцев с началом нового века.
Из других зарубежных инноваций — создание патрульного беспилотника “Тритон” (модифицированный для морских задач БПЛА “Глобал Хок”). 15-тонный аппарат c 40-метровым крылом и радаром кругового обзора, способный обследовать за сутки до 7 млн. кв. километров поверхности океана. Помимо РЛС с активной ФАР, в инструментарий дрона входит аппаратура радиотехнической разведки и комплекс оптических датчиков с лазерным дальномером для визуального распознавания целей. Новейшая история флота.
Эпилог. “Слон и моська”?
Любимое занятие наших “диванных экспертов” — заведомо бессмысленное сравнение потенциалов флотов России и США. Оно содержит не больше смысла, чем упоминания о “памперсах” и регулярные статьи об озабоченности американского командования в связи с “нарастающим отставанием в области морских вооружений от России и Китая”. Накопленный потенциал так велик, что американские адмиралы могут “не подниматься на мостик” до середины века.
В отличие от них, нам расслабляться противопоказано. Приведенная выше статистика отчетливо показывает, сколь эффективно идет перевооружение ВМФ России. И сколько еще предстоит сделать, чтобы выйти если не на равный (что невозможно ни по экономическим, ни по геополитическим соображениям), то на адекватный уровень по сравнению с “вероятным противником”. Притом, сразу объявлять такую армаду своим противником излишне опрометчиво. Лучше сделать все, чтобы ВМС США оставались союзником или, хотя бы, нейтралом.
Иначе зачем рваться в битву, в которой невозможно победить?
Впрочем... Количественный и качественный уровень ВМФ России и США таков, что у них меньше шансов вступить друг с другом в бой, чем у кораблей периода Первой и Второй мировой войны.
Из положительных моментов стоит признать, что сложившаяся ситуация не нова и имеет своё логичное объяснение географического характера. История англосаксов неразрывно связана с морем. У нас все совершенно иначе.
Положа руку на сердце, спросим: какие серьезные военные последствия имела Цусима? Японцы дошли до Москвы? Нет — вот и весь ответ. Так же, как и потеря части Севастополя во время Крымской войны и его повторная оккупация в годы ВОВ. Все это были совершенно незначительные, второстепенные неприятности для огромной сухопутной державы.

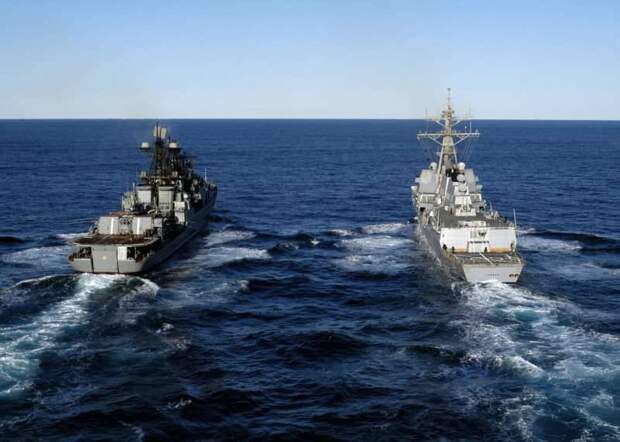

“Скованные одной цепью”: БПК “Адмирал Пантелеев” и эсминец “Лассен”. Отработка дозаправки на ходу в море.
